Dentro al nuovo MacBook Pro 13″ con SD/FireWire 800
11/06/2009 07:00 CET
La batteria fissa non dovrebbe essere un problema per molte ricariche ma prima o poi arriverà il giorno della sostituzione. Apple dice che non lo può fare l'utente, più regole commerciali e di sicurezza che complicazione.
Armati di cacciaviti, pinze e divaricatori i californiani di iFixit hanno messo online questa notte la galleria fotografica dello smontaggio del nuovo MacBook Pro da 13 pollici.
Il laptop che Apple ha promosso allo status superiore si aggiorna, a nove mesi dalla sua nascita in versione non "Pro".
Questo computer lanciato solo lunedì sera, oltre ad essere ancora più economico, mostra novità come lo slot SD, sacrificando l'ingresso audio indipendente e però aggiungendo la porta FireWire 800, che Apple aveva fatto l'errore di non includere nella precedente versione.

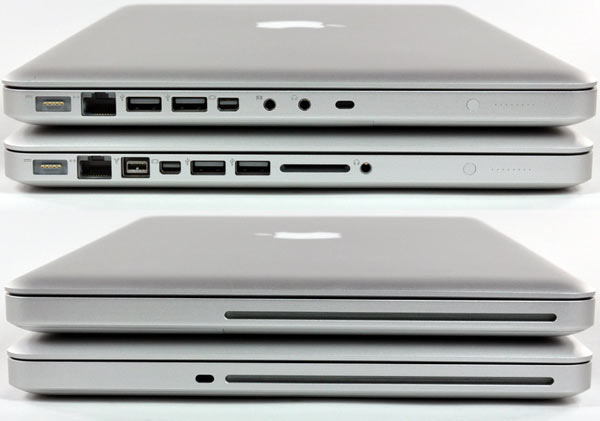

Si comincia subito con un paragone esteriore dei due lati del MacBook 13" (sopra) con il MacBook Pro 13" (sotto).
Si noti lo spostamento della Mini DisplayPort a sinistra, verso la nuova arrivata FireWire 800 e, appunto, lo slot SD (che lascia la scheda appena dentro quanto basta, per non occupare troppo spazio). Il foro per il gancio di sicurezza deve per forza essere spostato sul lato destro del laptop in alluminio.

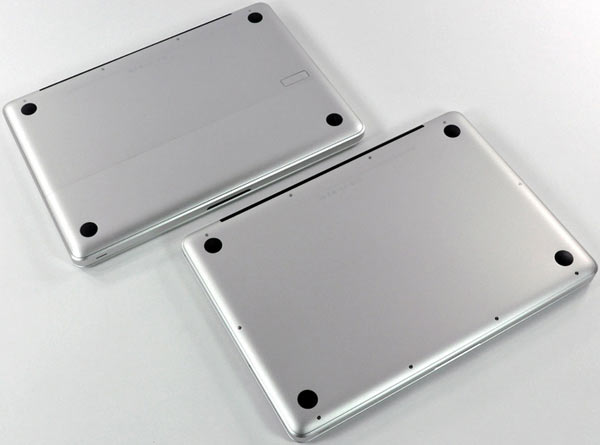

Il fondo del nuovo modello non mostra più lo sportello come il precedente, utile per accedere alla batteria, hard disk e schede RAM. Ora la batteria la può sostituire solo dal personale specializzato e pagando 140 euro.

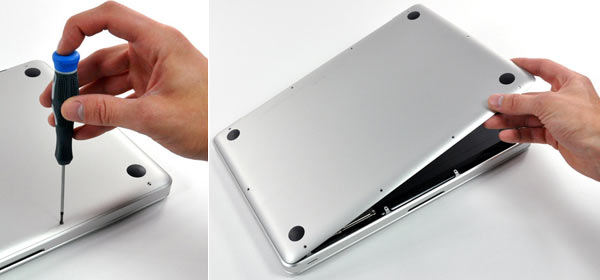

La spiegazione di come aprire la parte posteriore del MacBook Pro 13" l'ha fornita direttamente Apple, per chi desidera cambiare hard disk e RAM serve solo un cacciavite.

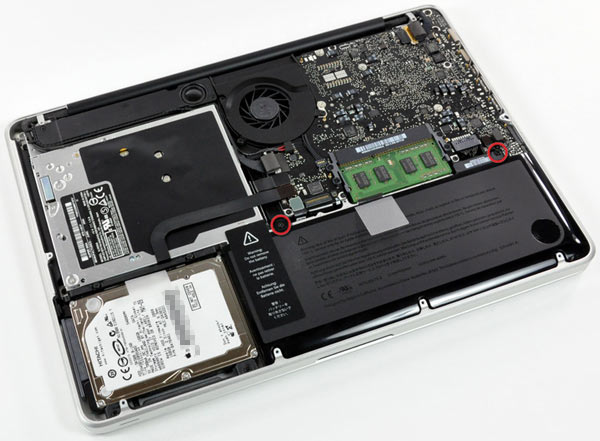

Si presenta così il computer senza la lastra di alluminio che chiude il fondo, non particolarmente diverso dal modello precedente. Togliere la batteria non è assolutamente complicato ma, per renderla più efficiente e capiente, Apple ha deciso di percorrere l'idea già adottata per il MacBook Air e MacBoook Pro 17".

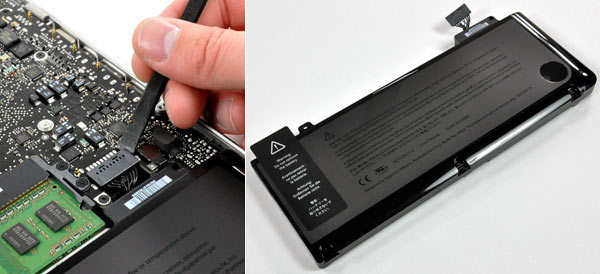

Dopo solo due viti (molto particolari a tre tagli, per complicare la vita al comune utente) basta staccare il connettore che si vede nell'ingrandimento e la più grande batteria da 60 Wh del computer da 13 pollici è estratta.
L'hard disk trovato in questo esemplare è un Serial-ATA di Hitachi con 160 GB di storage e non particolarmente veloce (5.400 rpm). Alcuni vorranno metterci 500 GB @ 7.200 rpm (aggiunta di 180 euro se lo fa Apple) come anche un SSD da 128 GB (+360 euro) o da 256 GB (+765 euro).
Un connettore ed una vite ancorano il primo altoparlante.

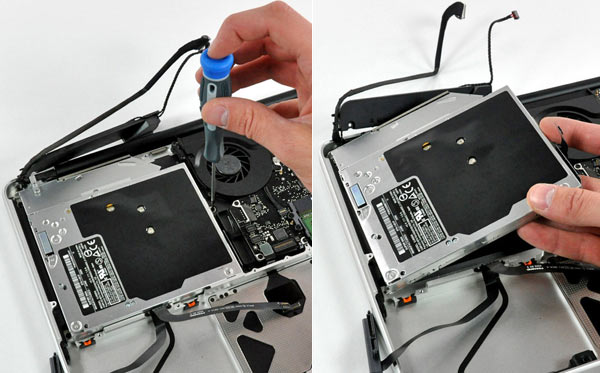

Il lettore/masterizzatore ottico CD/DVD che Apple chiama SuperDrive è un modello 8x fissato con tre viti. Nulla cambia in questa collocazione dal MacBook 13".

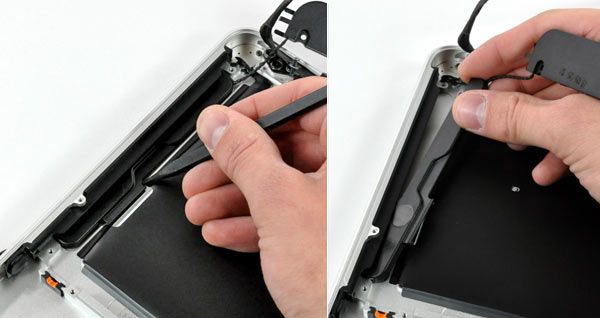

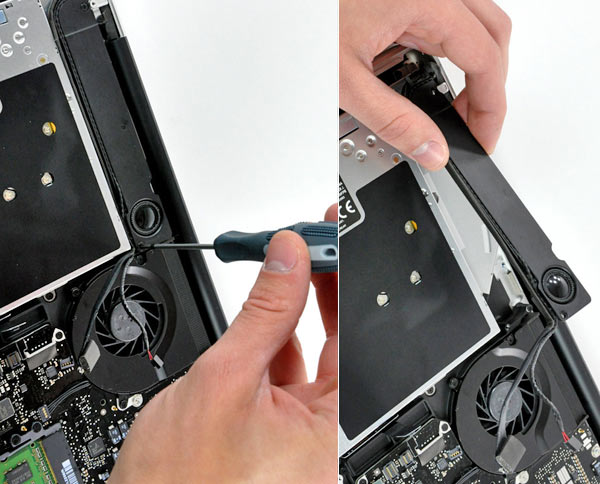

Per il secondo altoparlante basta staccare a parte adesiva che lo fissa allo chassis in alluminio.

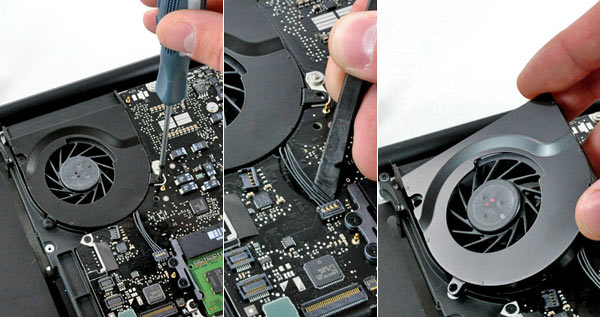

L'unica ventola che equipaggia il MacBook Pro 13" si scollega con tre viti e staccamdo il connettore.

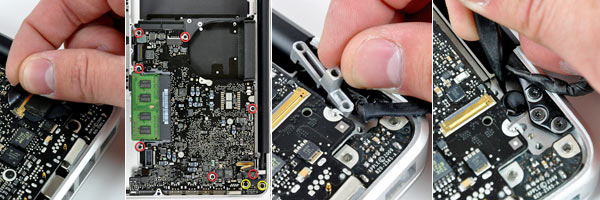

Per raggiungere la scheda logica bisogna prima staccare il connettore LVDS in questo angolo dietro alla presa elettrica MagSafe, poi togliere sette più due viti, scollegare il cavo del segnale per trackpad/tastiera/livello batteria ed infine pure il connettore del microfono.

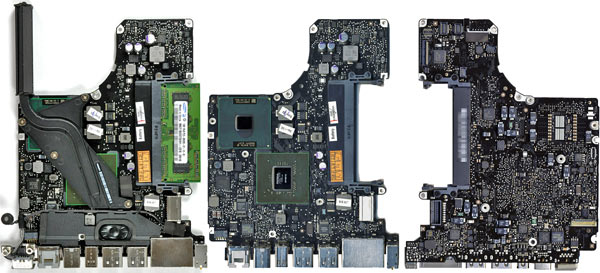

Ora la scheda logica è libera e può essere estratta, resta solo da togliere la copertura dei processori con canalina di raffreddamento e la scheda della memoria RAM (che poteva essere levata anche prima, in questo caso tutte due di marca Samsung). Vista fronte e retro con i connettori che sbucano sul lato sinistro del computer.

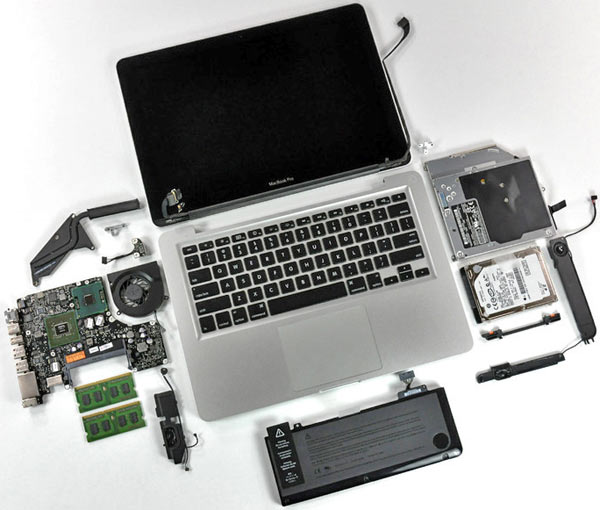

Infine ecco l'"esploso" di tutte le parti che compongono questo rinnovato computer portatile di Apple.
